Routerlift Touch MB5
SKU: FXBB50101
€269,00 EUR
inkl. MwSt. zzgl. Versandkosten - werden an der Kasse berechnet.
Nicht vorrättig
(Ausverkaufte Produkte werden umgehend nachbestellt.)
Lieferzeit: 10-30 Tage
Beschreibung

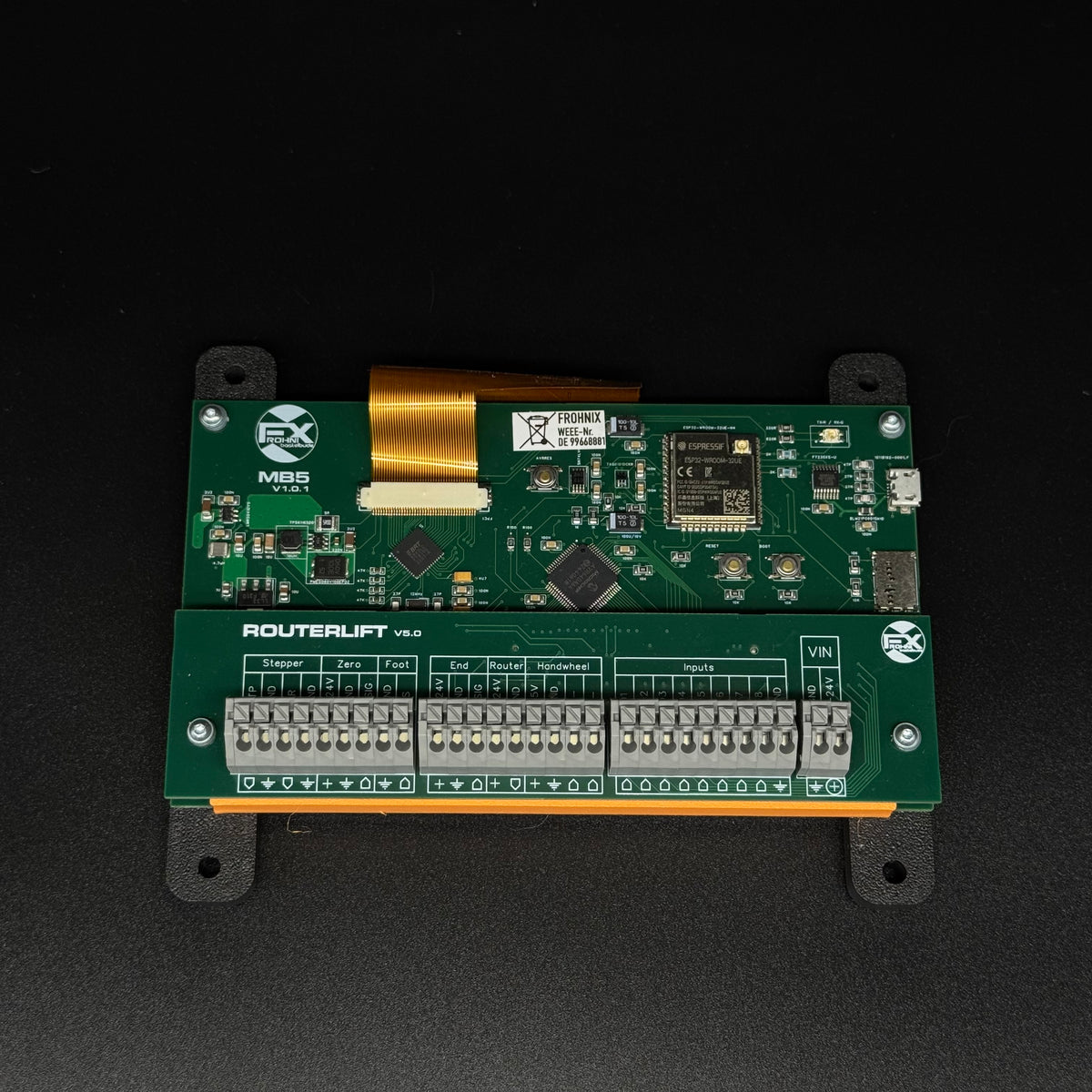

Routerliftsteuerung

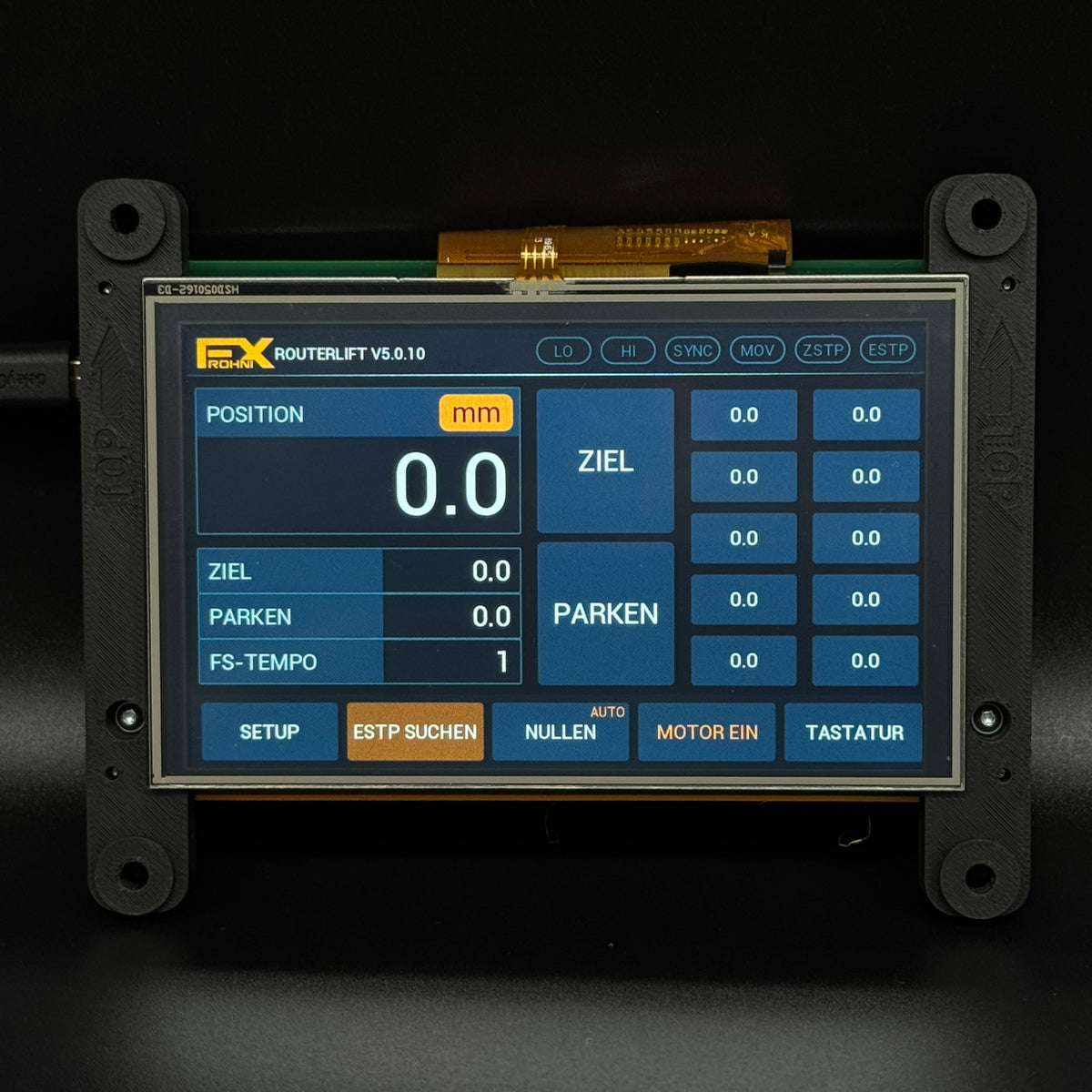

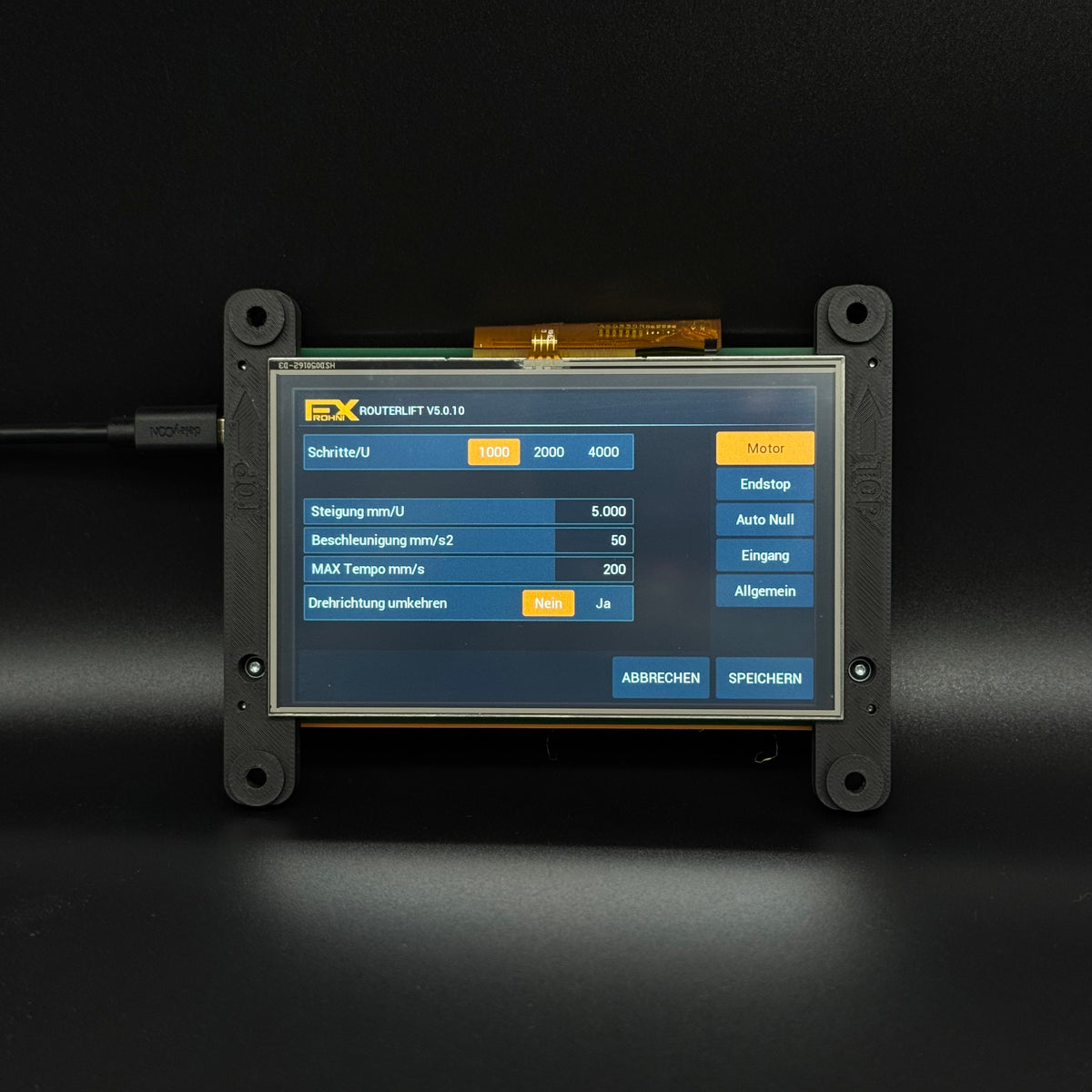

Die Routerliftsteuerung lässt sich komplett über einen 5-Zoll-IPS-Touchscreen bedienen. Zusätzlich können ein Handrad und bis zu 8 externe Taster angeschlossen werden. Über das Handrad wird die Fräserhöhe direkt angesteuert; die 8 Taster lassen sich in der Steuerung frei konfigurieren, um verschiedene Aufgaben zu übernehmen.

Features

  • Versorgungsspannung 12–24 V Gleichspannung
  • Anschluss eines Fußschalters möglich, um beim Fräsen die Hände frei zu haben
  • Nullpunktermittlung manuell oder automatisch per Nullpunktsensor (nicht im Lieferumfang enthalten)
  • Ansteuerung eines externen Relais (nicht im Lieferumfang enthalten) mit der Eingangsspannung, um z. B. die Oberfräse einzuschalten. Voraussetzung: Die Oberfräse besitzt keinen Maschinenschutzschalter, der die Stromzufuhr trennt, sobald die Spannung zusammenbricht. In diesem Fall muss das Relais nach dem Schutzschalter eingebunden werden.
  • 10 Zielspeicher für beliebige Höhen, dauerhaft gespeichert
  • Direkteingabe der gewünschten Höhe
  • Unterstützung handelsüblicher Näherungsschalter (6–36 V, NPN)

Grundsätzlich lässt sich jeder Routerlift (Eigenbau oder gekauft) mit dieser Steuerung betreiben, sofern die Höhenverstellung über ein Gewinde erfolgt und an dieses Gewinde ein bipolarer Schrittmotor montiert werden kann. Die Steuerung bedient diesen Schrittmotor (nicht im Lieferumfang enthalten), der die Höhe anhand seiner Drehposition einstellt.

Die Dokumentation steht hier zum Download bereit.

Hier der Link zum 3D-Druck Gehäuse: STEP-Dateien



Den passenden Mechanik-Bausatz und den Fräslift Enjoywood GD7 Pro gibt es übrigens bei bp-tools.





Zielgruppe und Verwendungszweck

Diese Steuerung ist eine Elektronikbaugruppe für Maker, Werkstatt- und Eigenbauprojekte. Sie ist kein anschlussfertiges Endgerät, sondern zum Einbau in einen selbst aufgebauten oder angepassten Routerlift bestimmt. Für Aufbau, Verdrahtung und Inbetriebnahme sind Grundkenntnisse in Elektronik und im Umgang mit Werkstattmaschinen erforderlich. Schrittmotor, Netzteil, Nullpunktsensor und Relais sind nicht im Lieferumfang enthalten und werden vom Nutzer ausgewählt.

Sicherheitshinweise

  • Die Steuerung erfüllt keine Sicherheitsfunktion im Sinne der Maschinensicherheit. Sie ersetzt weder einen Not-Halt noch Schutzabdeckungen oder sonstige Schutzeinrichtungen an der Fräse.
  • Die Ansteuerung einer Oberfräse über ein externes Relais bedeutet, dass die Maschine durch die Steuerung eingeschaltet werden kann. Sorge durch geeignete Schutzmaßnahmen dafür, dass daraus keine Gefährdung entstehen kann.
  • Arbeiten an netzspannungsführenden Teilen, etwa der Einbindung eines Relais in die 230-V-Zuleitung, dürfen nur von entsprechend fachkundigen Personen ausgeführt werden.
  • Die sichere Integration in die eigene Maschine und deren Betrieb liegen in der Verantwortung des Nutzers.

Gewährleistung

Es gilt die gesetzliche Mängelhaftung. Deine Rechte als Verbraucher werden durch die Hinweise auf dieser Seite nicht eingeschränkt.

Haftung

Für Schäden, die durch unsachgemäßen Aufbau, eigenmächtige Modifikation oder eine Verwendung außerhalb des oben beschriebenen Einsatzbereichs entstehen, wird im gesetzlich zulässigen Rahmen keine Haftung übernommen. Die Haftung für Schäden aus der Verletzung von Leben, Körper und Gesundheit sowie bei Vorsatz und grober Fahrlässigkeit bleibt unberührt.

Hersteller

Frohnix Bastelbude, Inhaber Frank Frohnert
Konrad-Adenauer-Ring 32, 25541 Brunsbüttel
info@frohnix.de
WEEE-Reg.-Nr. DE 99668881

Versandinfo

Da diese Steuerung in Handarbeit gefertigt und geprüft wird, ist mit einer Lieferzeit 10-30 Tagen zu rechnen.
